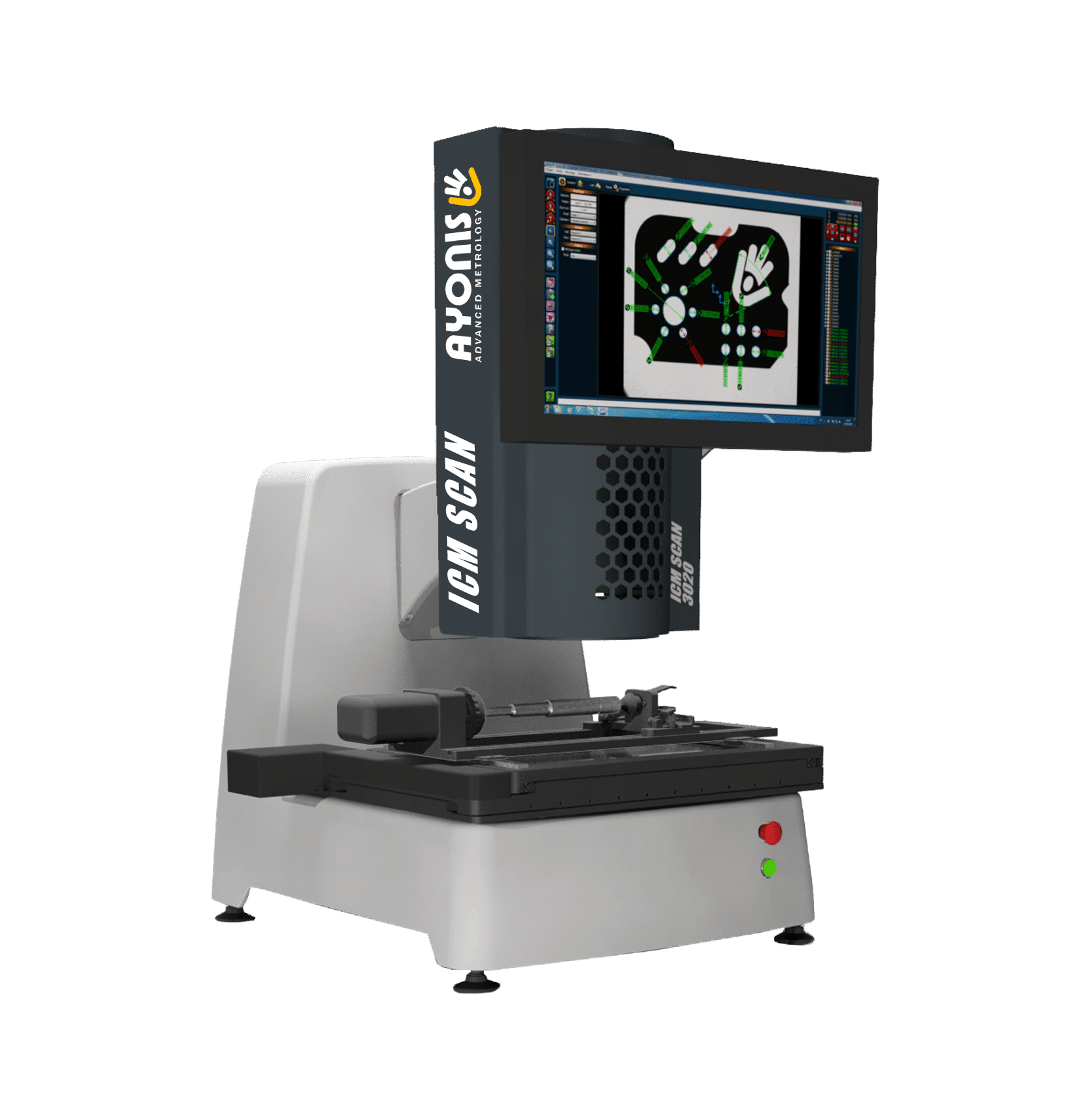

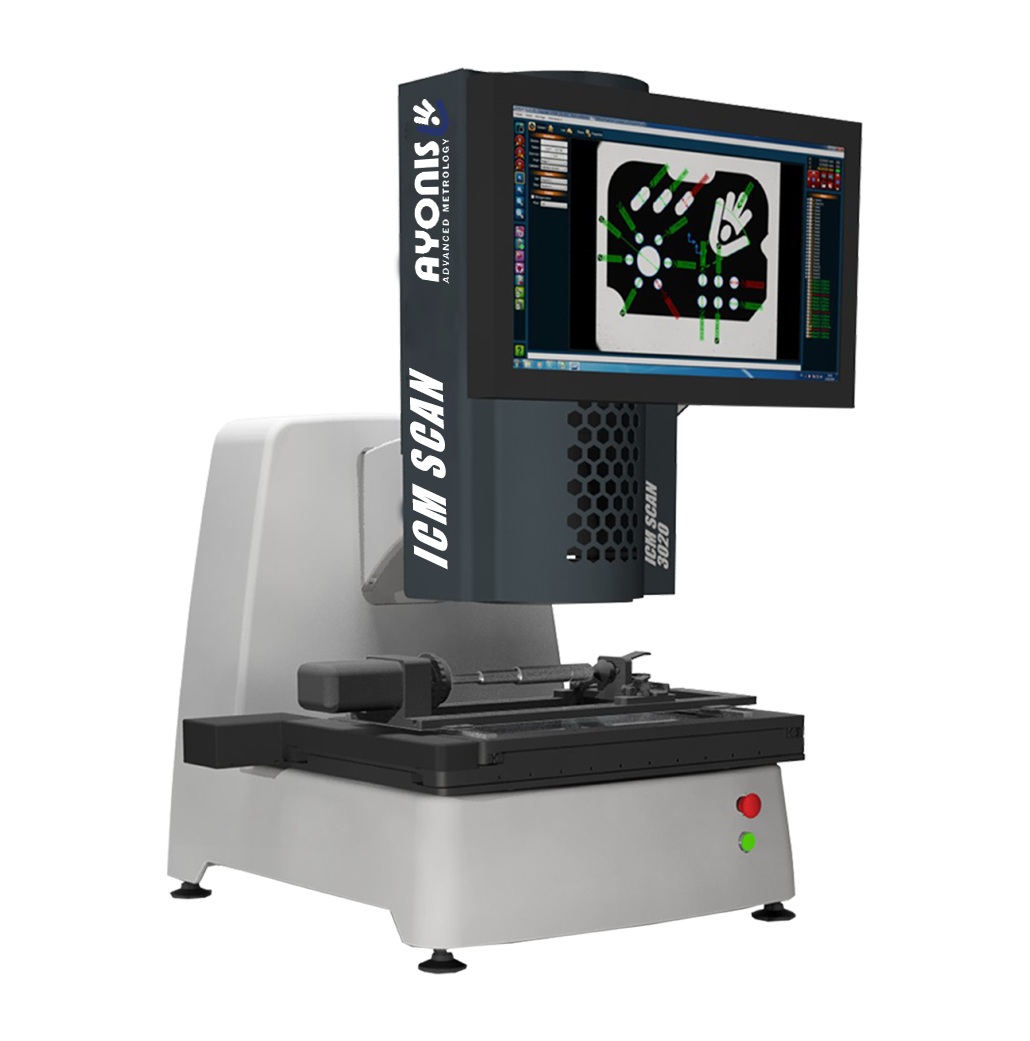

ICM Scan
ICM SCAN: Drop it, Measure it! (Polož a měř!) Zapomeňte na složité upínání a zdlouhavé ustavování dílů. ICM SCAN je navržen tak, aby bleskově změřil libovolně orientované díly přímo v zorném poli až 410 x 220 mm. Tento systém zásadně zkracuje čas kontroly a zcela eliminuje lidskou chybu.
Poznámka metrologa: Multisenzorová architektura Ayonis ICM SCAN
Technologický posun systému Ayonis ICM SCAN spočívá v jeho transformaci z klasického 2D profilprojektoru na komplexní multisenzorovou měřicí stanici. Využití bi-telecentrické optiky v kombinaci s pokročilým algoritmem skládání obrazu (stitching) zcela eliminuje chybu paralaxy a zajišťuje absolutní geometrickou přesnost v celém rozsahu 410 x 220 mm. Zásadní inovací je integrace konfokálního chromatického senzoru, který na fyzikálním principu disperze světla vyhodnocuje 3D topografii, výšku a rovinnost - a to s extrémní přesností i u zrcadlově lesklých nebo transparentních materiálů. Toto spojení plošné optické detekce hran a 3D analýzy povrchu v jediném upínacím cyklu umožňuje hromadnou kontrolu součástek bez nutnosti složitého ustavování. Pro provozy zaměřené na přesné plasty, elektroniku či mikromechaniku tak systém představuje vysoce efektivní řešení, které radikálně zkracuje čas inspekce při zachování minimální nejistoty měření.
Zásadní inovace ve výstupní kontrole:
Od 2D profilu k měření výšky a rovinnosti. Zatímco tradiční profilprojektory končí u 2D kontury, nový ICM SCAN přináší revoluci. Díky integrovanému konfokálnímu chromatickému senzoru nyní systém dokáže spolehlivě vyhodnocovat i výšku a rovinnost vašich dílů. Získáte tak komplexní data z jednoho zařízení.
Hromadná kontrola více dílů současně (Multi-parts control) - vložte na stůl celou paletu drobných dílů - ať už jde o těsnění, elektroniku, konektory nebo díly pro mikromechaniku. Pokročilá funkce skládání obrazu (Image Stitching) vytvoří dokonalý globální obraz z mnoha dílčích snímků. Software ICM suite následně sám rozpozná jednotlivé díly bez ohledu na jejich orientaci a provede kompletní vyhodnocení.
Stroj je postaven na masivním rámu z litého hliníku, což mu dává nosnost až 10 kg. Obsluha probíhá prostřednictvím intuitivního softwaru na platformě Windows 11 a pro maximální pohodlí jej lze vybavit velkým 24" dotykovým displejem.
Klíčové vlastnosti:
- Polož a měř: Kontrola více součástí najednou bez ohledu na jejich pozici a orientaci
- Velký měřicí rozsah: Maximální kapacita XY měření až 410 x 220 mm (při zoomu 1)
- Multifunkční nasvícení: Programovatelné 3v1 osvětlení - episkopické bílé LED, diaskopické kolimované LED a volitelně motorizované
- Nový 3D prvek: Konfokální chromatický senzor pro přesné měření výšky a rovinnosti
- Vysoké rozlišení: Kamera s vysokým rozlišením 5 až 20 MPX a pevný nebo motorizovaný bi-telecentrický zoom (4 indexované pozice)
- Skládání obrazu (Stitching): Pokročilá funkce pro optimální rekonstrukci celkového obrazu větších dílů
- Špičkový software: ICM suite™ se silnou knihovnou nástrojů pro hodinařinu, mikromechaniku, elektroniku i plasty
- Záznam a statistická analýza dat (SPC) pro optimalizaci kvality
Technické specifikace:
| Max. XY rozsah | 410x220 mm (zoom 1) |
| Rozsah v Z | 140 mm |
| Rozlišení snímače | 0,1 µm |
| Nosnost stolu | 10 kg |
| Operační systém | Windows 11 / 64 bitů |
