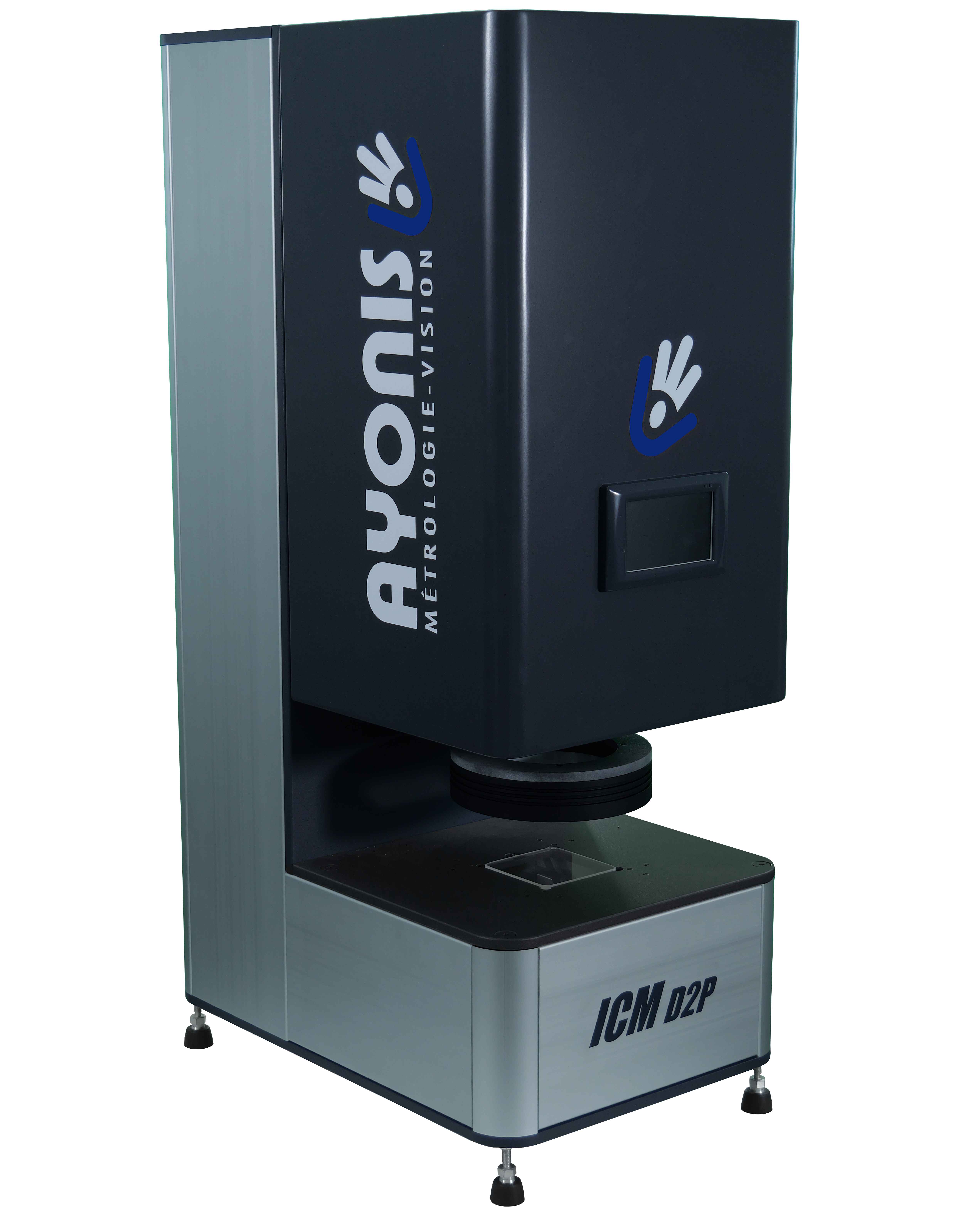

ICM D2P je přesně ten přístroj, který dělá ze starých profilprojektorů muzejní kousky. Zatímco u starých strojů technik mhouřil oči na stínítko (princip stínového divadla), ICM D2P digitálně analyzuje obraz pomocí bi-telecentrické optiky, která zcela eliminuje zkreslení perspektivy.

Klíčové vlastnosti:

• Měření v řádu milisekund: Kompletní detekce a vyhodnocení profilu proběhne za méně než jednu sekundu.
• Inteligentní rozpoznávání (Shape Learning): Stroj automaticky identifikuje díl, vyvolá příslušný program a změří jej bez ohledu na to, jak je na ploše otočený.
• Bi-telecentrická dokonalost: Optická soustava vykresluje obraz bez perspektivních chyb, což zajišťuje věrné a přesné digitální vytažení profilu.
• Vysoké rozlišení a zoom: Využívá HD barevné kamery (5 až 20 MPX) v kombinaci s indexovaným bi-telecentrickým zoomem se 4 až 6 polohami.
• Průmyslová odolnost: Robustní hliníková konstrukce je připravena na náročný provoz přímo v dílně „u linky“, nikoli jen v čisté laboratoři.

Technické specifikace:

Zorné pole (FOV) – standardní	od 4.2 x 3.5 mm do 67.6 x 56.5 mm (dle modelu/zoomu)
Nejistota měření (αPs)	od  ± 0,4 µm (při nejvyšším zoomu) do ± 0,6 µm (při max. FOV)
Rozlišení kamery	5 až 20 MPX (HD digitální barevná kamera)
Zdvih v ose Z	až 130 mm
Osvětlovací jednotka	3 v 1: Episkopické bílé LED, kolimované diaskopické LED a volitelné motorizované osvětlení

U starých projektorů závisel výsledek na únavě očí technika. Tady máte k dispozici kolimované osvětlení pro perfektní ostrost hran a digitální mozek, který se nikdy neunaví. Pro provozy, které potřebují měřit stovky těsnění, hodinářských dílů nebo kabelových konektorů denně, je to v podstatě nutnost pro udržení konkurenceschopnosti.
